Installazione del modulo digitale su un dispositivo ottico

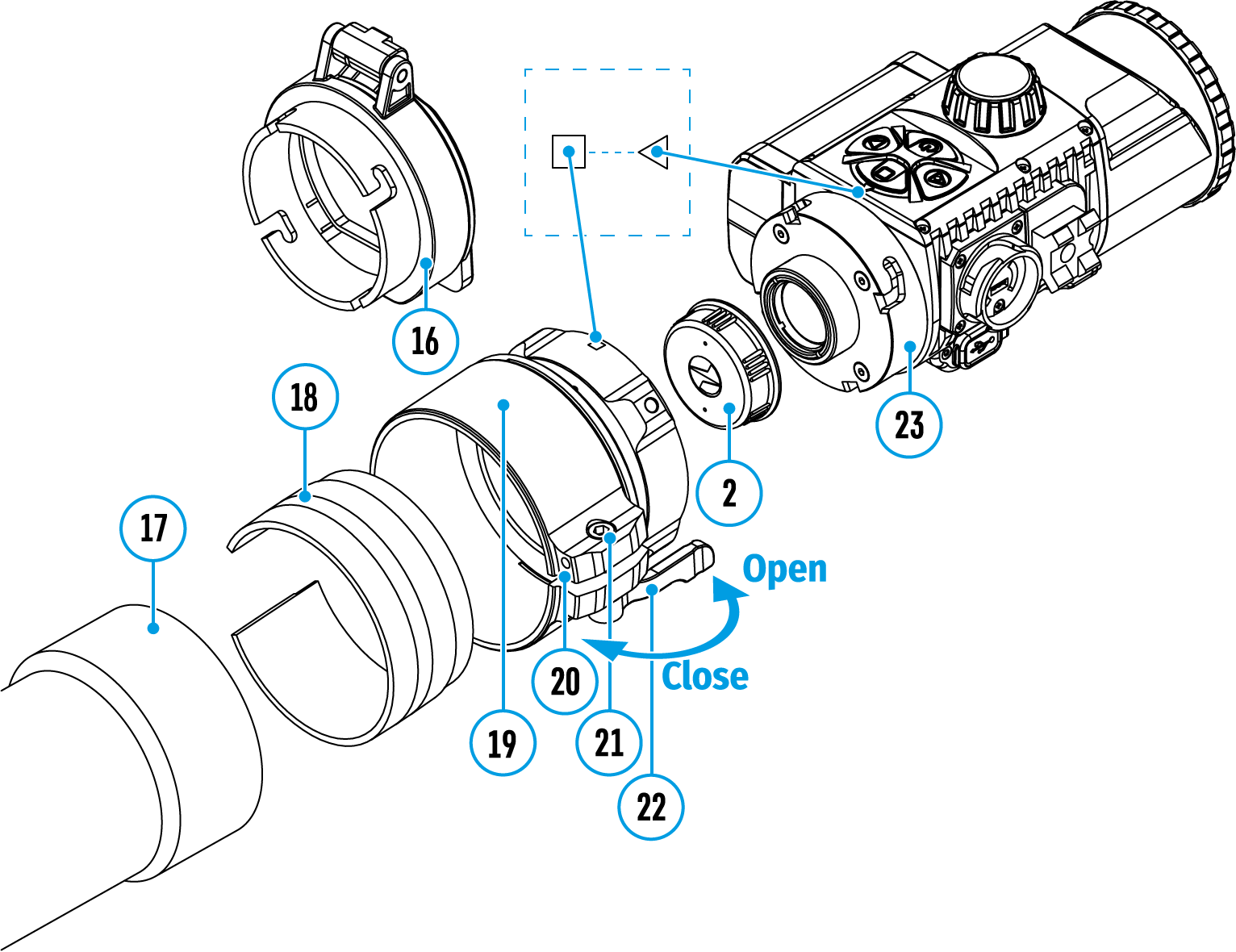

1. Selezionare l’adattatore (disponibile separatamente) con inserto di diametro previsto in funzione del diametro esterno dell’obiettivo del dispositivo ottico (vedere la Tabella).

2. La dicitura 42mm / 50mm / 56mm nel titolo dell’adattatore si riferisce al diametro ottico dell’obiettivo del dispositivo ottico.

3. Rimuovere il coperchio (16) dall’adattatore da 42mm (19) (SKU 79171) ruotandolo in senso orario. Per togliere il coperchio dagli adattatori da 50mm (SKU 79172) o 56mm (SKU 79173), ruotarlo in senso antiorario.

4. Si raccomanda di sgrassare il corpo dell’obiettivo del dispositivo ottico prima del montaggio.

5. Montare l’inserto (18) sull’adattatore (19) fino a fine corsa.

6. Spostare la levetta (22) alla posizione APERTO (OPEN).

7. Montare l’adattatore con l’inserto nell'obiettivo del dispositivo ottico (17).

8. Spostare la levetta (22) dalla posizione iniziale APERTO (OPEN) alla posizione CHIUSO (CLOSE).

9. Assicurarsi che l’adattatore aderisca perfettamente contro l'obiettivo.

10. Se fosse presente qualunque lasco, procedere come segue:

  • Allentare la vite di fissaggio (20) con una chiave esagonale (S=2mm).
  • Stringere la vite (21) con una chiave esagonale (S=4mm) applicando la forza necessaria a garantire che l’adattatore aderisca perfettamente alla lente. Le forze di serraggio dovrebbero essere pari a 1 Nm.
  • Stringere la vite di fissaggio (20).

11. Lo sforzo può essere misurato con un cacciavite dinamometrico.

12. Inserire saldamente il dispositivo digitale nell’adattatore in modo che i perni posti nella custodia dell’adattatore si inseriscano nelle scanalature (23) del dispositivo digitale. Ruotare il dispositivo digitale in senso orario fino a fine corsa. Il segno triangolare presente sul dispositivo digitale e il quadrato riportato sul corpo dell’adattatore devono essere allineati.

13. Spostare la levetta del dispositivo digitale (22) in posizione APERTO (OPEN) e allineare il dispositivo digitale con l’orizzonte.


Tabella di selezione per inserti ad anello dei dispositivi ottici

Modello adattatore coperchio

Corrispondenza del diametro interno dell’inserto al diametro esterno del corpo dell’obiettivo del dispositivo ottico diurno

Il diametro interno dell’inserto, mm

Il diametro esterno dell’obiettivo del dispositivo ottico diurno, mm

Adattatore del coperchio FN 42mm

45,5

45,5

46

46

46,5

46,5

47

46,7-47,6

48

47,7-46,7

49

48,7-49,6

50

49,7-50,6

Adattatore del coperchio FN 50mm

51,6

51,6

53,4

53,4

55

54,7-55,6

56

55,7-56,6

57

56,7-57,6

58

57,7-58,6

59

58,7-59,6

Adattatore del coperchio FN 56mm

60

59,7-60,6

61

60,7-61,6

62

61,7-62,6

63

62,7-63,6

64

63,7-64,6
