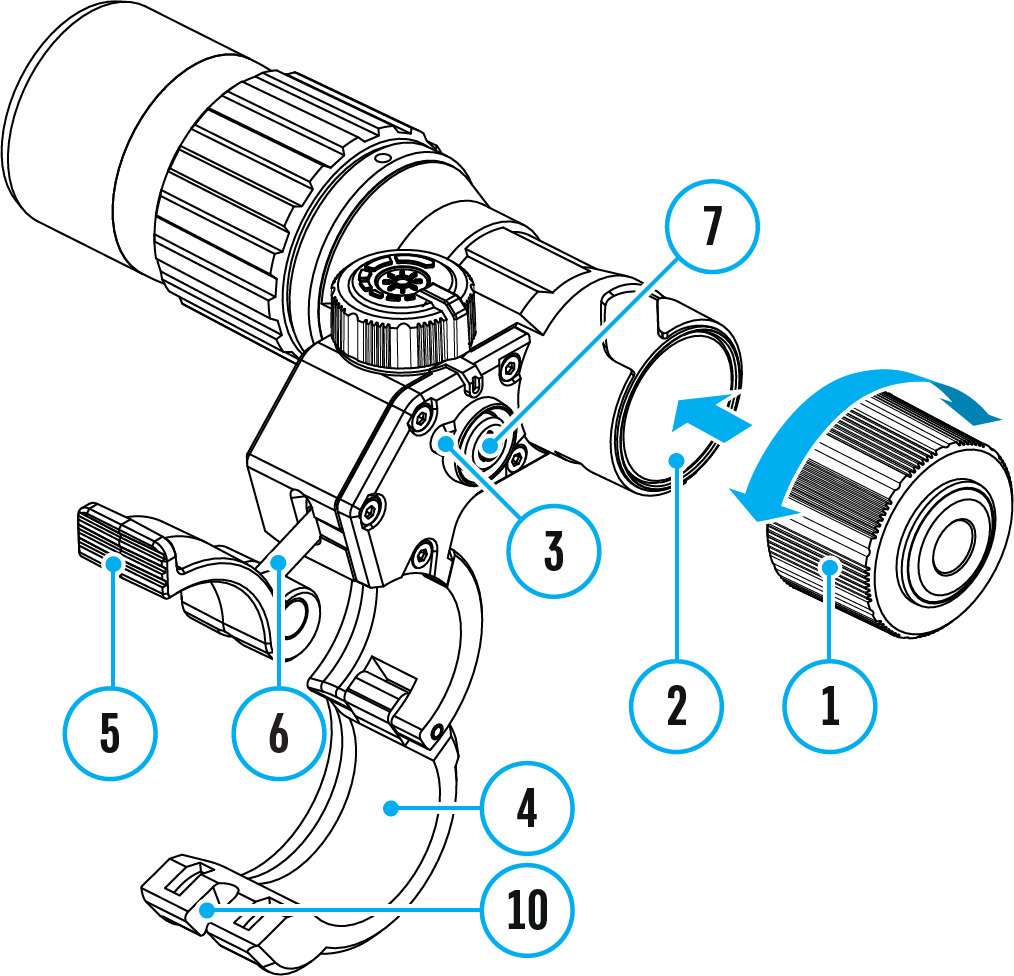

Abra el anillo de montaje (4) del iluminador IR.
Levantando la pestaña de cierre (5). Coloque la montura en el cuerpo del visor de modo que las mitades de las anillas de sujeción abracen el cuerpo del visor.
Alinee el eje (6) del excéntrico con la ranura (10) situada en el borde de la anilla.
Bloquee la posición del brazo del excéntrico (5) bajándolo.
La montura con iluminador IR debe ubicarse lo más cerca posible del cuerpo de la lente de visor.
En caso del aflojamiento o una fijación insuficiente del iluminador IR en el visor, levante la palanca excéntrica (5). Apriete el eje excéntrico (6) 1-2 vueltas con la llave Allen que se suministra. Luego baje la palanca y verifique la fijación del iluminador IR en el visor. Si es necesario, repita los pasos anteriores hasta que logre el grado requerido de fijación del iluminador IR.
